多路阀是将两个以上的阀块组合在一起，用以操纵多个执行元件的运动。因它可根据不同液压系统的要求，把各种阀组合在一起，所以它结构紧凑，管路简单，压力损失小，而且安装方便，所以广泛应用于工程机械，扒渣机和其他要求操作多个执行元件运动的行走机械。

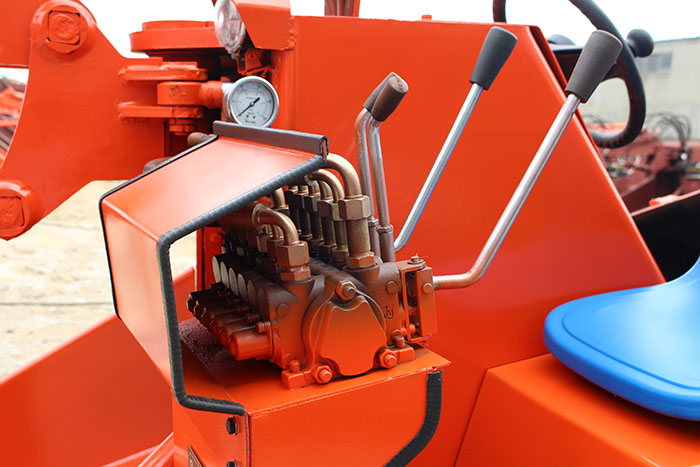

多路阀是扒渣机上的主要液压元件，主要负责液压臂的操控作用，具体为扒渣机操作臂的扒渣、清理、左右摆动、后尾部的升降等都需要多路阀的配合。

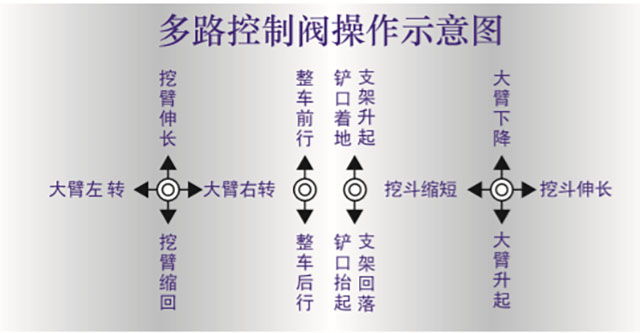

扒矿作业时 ：
向前推动手柄通过多路换向阀控制输送架油缸支起输送架 ，使集料口着地，并将前轮支起。 按下输送按钮 接触器动作 ，输送电滚筒开始工作，带动输送带开始输料工作。
前推或后拉手柄，通过多路换向阀控制斗杆油缸动作，从而驱动斗杆绕其与大臂的销轴向上或 向下旋转，从而实现伸长或挖掘。前推或后拉手柄 ，通过多路换向阀控制转座油缸动作，从而驱动 挖掘臂向右或向左回旋。
前推或后拉手柄，通过多路换向阀控制大臂油缸动作 ，驱动大臂绕其与支座的销轴顺时针或逆针旋转 ，从而实现大臂下降或提升 。
前推或后拉于柄 47 ，通过多路换向阀控制铲斗油缸动作 ，驱动挖斗绕其与小臂的钱轴向上 （ 外翻 ） 或向下 （ 内收 ） 旋转 ，使挖斗来回翻转 ，从而实现挖料或卸料
多路阀是扒渣机上的主要液压元件，主要负责液压臂的操控作用，具体为扒渣机操作臂的扒渣、清理、左右摆动、后尾部的升降等都需要多路阀的配合。
向前推动手柄通过多路换向阀控制输送架油缸支起输送架 ，使集料口着地，并将前轮支起。 按下输送按钮 接触器动作 ，输送电滚筒开始工作，带动输送带开始输料工作。
前推或后拉手柄，通过多路换向阀控制斗杆油缸动作，从而驱动斗杆绕其与大臂的销轴向上或 向下旋转，从而实现伸长或挖掘。前推或后拉手柄 ，通过多路换向阀控制转座油缸动作，从而驱动 挖掘臂向右或向左回旋。
前推或后拉手柄，通过多路换向阀控制大臂油缸动作 ，驱动大臂绕其与支座的销轴顺时针或逆针旋转 ，从而实现大臂下降或提升 。
前推或后拉于柄 47 ，通过多路换向阀控制铲斗油缸动作 ，驱动挖斗绕其与小臂的钱轴向上 （ 外翻 ） 或向下 （ 内收 ） 旋转 ，使挖斗来回翻转 ，从而实现挖料或卸料
